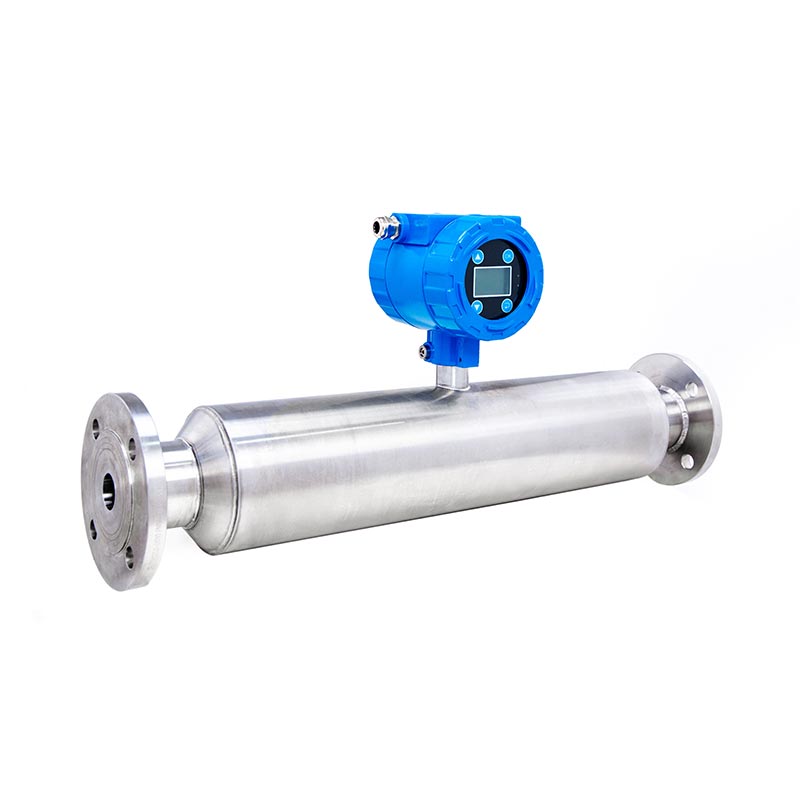

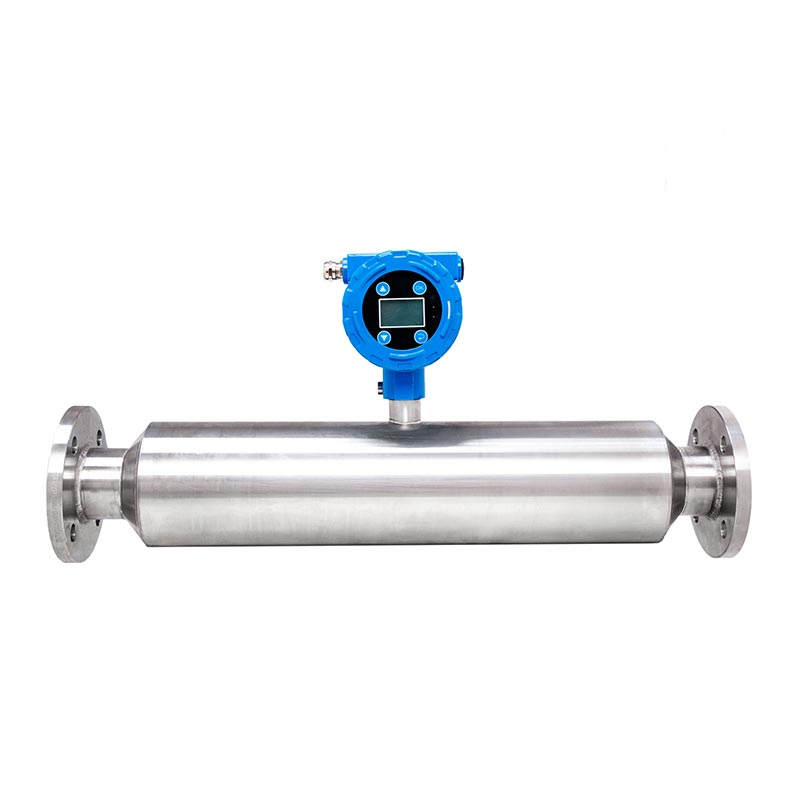

Високоточний промисловий трубопровідний вимірювач концентрації шламу для проекту очищення осаду стічних вод

SINOU є спеціалізованим виробником онлайн-інструментів моніторингу навколишнього середовища, що постачає індивідуальні інструменти High Precision Вимірювач концентрації шламу промислового трубопроводу для проекту очищення мулу стічних вод для глобальних міських стічних вод заводи, гальванічні станції стічних вод і підприємства з утилізації рідких промислових відходів.

Розвинений змішаний таргетинг осад, що містить органічні домішки, дрібний мул і залишковий флокулянт від процесу очищення стічних вод, все змочене компоненти використовують стандартну нержавіючу сталь SUS304 з додатковим налаштуванням 316L/титан для корозійних стічних вод; подвійні сигнали в режимі реального часу 4~20 мА та RS485 підключають центральну шафу ПЛК каналізації для регулювання частоти мулового насоса та флокулянт автоматично додає об'єм.

Настроюваний діаметр труби, діапазон вимірювання та вибухозахищений рівень для створення інтелектуальна замкнута система очищення осаду для повної утилізації стічних вод.

Що таке високоточний вимірювач концентрації суспензії промислового трубопроводу?

Високоточний промисловий трубопровідний вимірювач концентрації шламу для проекту очищення осаду стічних вод є професійний вбудований онлайн-інструмент моніторингу, незалежно розроблений SINOU, спеціально налаштований для повний процес концентрації осаду безперервне виявлення міських каналізаційних установок, промислових хімічних стічних вод станції та різноманітні інженерні проекти з утилізації осадів.

Відрізняється від універсального вставного типу датчиків концентрації на ринку, він розроблений як повнопрохідна фланцева інтегрована структура трубопроводу безпосередньо встановлений на трубопроводах транспортування мулу, застосовуючи оптимізований неядерний ультразвуковий принцип виявлення без радіоактивної небезпеки, реалізуючи безперервне онлайн-тестування твердого вмісту активного мулу в реальному часі, згущений мул, надлишковий мул і змішаний органічний мул, що містить дрібний мул, плаваюче волокно та залишки флокулянт всередині трубопроводів стічних вод.

1. Основна орієнтація та мета дизайну

Цей високоточний промисловий трубопровідний вимірювач концентрації шламу для проекту очищення осаду стічних вод є індивідуально спрямовані на галузеві больові точки осаду стічних вод: піни, утворені біохімічною аерацією, адгезія органічного мулу, нестабільні коливання концентрації, спричинені муловими осадами та частим закупорюванням трубопроводу.

Він розроблений для заміни традиційного ручного відбору проб і режиму лабораторного тестування, вихідний стандарт 4~20 мА та Цифрові сигнали RS485 для стикування з центральною шафою керування ПЛК станції стічних вод, автоматичне з’єднання насос для подачі мулу зі змінною частотою та автоматична система дозування флокулянту для створення інтелектуального мулу із замкнутим циклом контроль обробки, стабілізація якості зневоднення осаду, зниження споживання хімікатів і витрат на щоденне ручне обслуговування для проектів очищення стічних вод.

2. Робочий механізм Введення

Основною технологією вимірювання є вдосконалене ультразвукове виявлення ослаблення звуку. При осаді стічних вод безперервно протікає через повнопрохідну вимірювальну порожнину приладу, вбудований внутрішній ультразвуковий зонд передає ультразвукову хвилю фіксованої частоти в текуче середовище; зважені органічні частки, мул і мікропухирці внутрішній осад поглинає та розсіює ультразвукову енергію, вбудований високоточний чіп обчислює осад у реальному часі значення концентрації твердої речовини шляхом аналізу ступеня ослаблення швидкості звуку з незалежною температурою та Програма компенсації тиску, попередньо відкалібрована під час виробництва, щоб усунути помилку вимірювання, викликану середовищем коливання температури і тиску в трубопроводі.

Оптимізований алгоритм автоматичного самонавчання проти перешкод фільтрує перешкоди від аераційних мікробульбашок і крихітних органічних волокон, унікальних для осаду стічних вод, забезпечуючи довгострокову стабільна точність вимірювання в складних умовах роботи стічних вод.

3. Структурно-матеріальний склад

● Основний корпус вимірювальної труби: повна пряма безшовна структура трубопроводу без внутрішніх глухих кутів, стандарт потовщена нержавіюча сталь SUS304 як змочуваний матеріал за замовчуванням, додаткове налаштування SUS316L або титанового сплаву для висококислотний, високолужний, маслянистий корозійний осад промислових стічних вод; внутрішня стінка доступна для тонкого полірування або ультрадзеркальне полірування для зменшення прилипання органічного мулу та відкладення осаду в каналі потоку.

● Верхній інтегрований блок передавача: IP65 пило- та водонепроникний корпус передавача цифрового дисплея, литий стандартний алюмінієвий корпус, додаткова антикорозійна оболонка з нержавіючої сталі та вибухозахищений Ex d на замовлення корпус для хімічного цеху з летючим шкідливим газом; оснащений локальним світлодіодним дисплеєм концентрації в реальному часі екран і додатковий модуль хмарної передачі даних для віддаленого зберігання та експорту історичних даних.

● Вбудований прецизійний датчик: повністю занурений ультразвуковий датчик, попередньо зібраний усередині порожнини труби, усі електронні компоненти проходять випробування на старіння при високих і низьких температурах перед збиранням, щоб покращити адаптивність до навколишнього середовища.

4. Основні сценарії застосування

Він широко встановлюється на зворотному трубопроводі активного мулу, вихідному трубопроводі згущувача, трубопроводі подачі зневоднення муніципально-побутових каналізаційних споруд, а також трубопроводів для транспортування залишкового осаду гальванічних, пивоварних, станції тонкої хімічної очистки стічних вод і проекти централізованого видалення осаду річкових днопоглиблювальних робіт, які обслуговують повний ланцюг моніторингу концентрації осаду від згущення осаду, транспортування до остаточної обробки зневоднення.

5. Основна функціональна цінність для кінцевих користувачів

Скасуйте повторний щоденний ручний відбір проб і перевірку щільності в лабораторії, значно заощадивши витрати на оплату праці на місці;

Реалізуйте автоматичне регулювання швидкості насоса відповідно до концентрації в реальному часі, знижуйте рівень блокування трубопроводу вище 70% і зменшити часті втрати від очищення;

Інтелектуальний автоматичний контроль дозування флокулянту зменшує споживання коагулянту на 16%~26%, скорочуючи виробництво витрати на експлуатацію очисних установок;

Стабільна подача осаду покращує консистенцію зневоднення стрічкового фільтр-преса після обробки, знижує вологість скинутий осад і зменшити подальше транспортування осаду та витрати на звалище.

6. Кваліфікаційний стандарт

Усі готові вимірювачі концентрації пройшли сертифікацію CE з електробезпеки та електромагнітної сумісності та сертифікацію системи управління якістю ISO Сертифікаційні документи, доступні для торгів за кордоном, митного оформлення експорту та сторонніх офіційних документів огляд.

Як вибрати

1. Підтвердьте властивість осаду та виберіть змочений матеріал

● Мул комунально-побутових стічних вод (нейтральний, низька корозія, незначний вміст органічного жиру, pH 6~9)

Виберіть стандартну зволожену версію з нержавіючої сталі SUS304 із потовщенням, економічно вигідну, відповідну звичайному активному мулу, зворотний осад і згущений осад міських очисних споруд.

● Осад гальванічних/хімічних промислових відходів (кислотна/лужна корозія, високий вміст хлориду, маслянистий залишок, pH 1~5 або 10~14)

Нестандартний корпус із нержавіючої сталі SUS316L або титанового сплаву для сильної антикорозійної стійкості, уникайте тривалого хімічного впливу ерозія та точкова корозія.

● Високов'язкий маслянистий осад із харчових і фармацевтичних стічних вод

Оновіть внутрішню стінку до ультрадзеркального полірування, щоб зменшити органічну адгезію та скоротити цикл обслуговування.

2. Підтвердьте робочий діапазон концентрації та ступінь точності

● Біохімічний осад низької концентрації (0~5 мас.%): виберіть діапазон вимірювання 0~10 мас.%, точність ±0,4 мас.% стандарт модель; нормальна робоча концентрація підтримується на рівні 30%~70% повної шкали для оптимальної точності.

● Середньозгущений осад із концентраційного резервуару (5~30% мас.): стандартний діапазон 0~50% мас. (основна модель), точність ± 0,3 ~ 0,4 мас.%, найбільш широко використовується для зневоднення стічних вод.

● Концентрований осад високої концентрації після згущення осаду (30~55% мас.): Індивідуальний діапазон 0~55% мас., висока точність версія з оптимізованим внутрішнім алгоритмом антиблокування.

3. Підберіть параметри трубопроводу: калібр, робочий тиск і температуру середовища

(1) Вибір калібру фланця

● Звичайний трубопровід каналізаційних установок: DN65/DN80/DN100 стандартний фланець (PN10), безпосередньо відповідний основному потоку мулу підвідна труба;

● Великокаліберний централізований трубопровід для транспортування осаду: нестандартний розмір фланця DN125~DN200 відповідно до вихідний розмір трубопроводу клієнта.

(2) Відповідність робочого тиску

● Звичайний самоплив і подача насосом низького тиску (≤1,0 МПа): стандартна модель номінального тиску 1,0 МПа;

● Транспортування осаду під високим тиском на великі відстані (1,0~1,6 МПа): спеціальна стійка до високого тиску конструкція з рейтингом 1,6 МПа.

(3) Вибір середньої температури

● Звичайний осад стічних вод (0~75 ℃): стандартна конфігурація;

● Високотемпературний гарячий шлам відходів хімічної промисловості (75~90 ℃): спеціальна високотемпературна компенсована версія з оновлений чіп внутрішньої температурної компенсації.

4. Визначте режим виведення сигналу на основі локальної системи керування ПЛК

● Базове автоматичне керування (лише налаштування швидкості насоса за допомогою аналогового сигналу): стандартний один вихід 4~20 мА, сумісний з усі звичайні шафи керування насосами перетворення частоти каналізаційних установок.

● Інтелектуальне централізоване керування + віддалений моніторинг хмарних даних: 4~20 мА + додатковий подвійний сигнал RS485 Modbus RTU вихід, підключіть центральну систему PLC/SCADA для реалізації віддаленого завантаження даних, експорту історичних звітів і цілої лінії безпілотне управління.

5. Виберіть рівень захисту та вибухозахищеності відповідно до середовища встановлення

● Внутрішня загальна майстерня стічних вод (нормальна вологість, відсутність горючих газів): стандартний передавач із литого алюмінію IP65 корпус, пило- та водонепроникний для щоденного вологого середовища майстерні.

● Встановлення трубопроводу на відкритому повітрі: зберігайте модель IP65 плюс додатковий налаштований зовнішній захисний кожух для передавача.

● Цех обробки хімічних відходів з використанням летких горючих газів: спеціальний вибухозахищений передавач Ex d корпус (вибухозахищений тип), пройти міжнародну сертифікацію вибухозахищеного стандарту.

6. Контрольний список швидкого вибору для клієнтів

Чому варто вибрати Sinou?

1. Індивідуальні дослідження та розробки виключно для робочих умов осаду стічних вод

На відміну від універсальних мультигалузевих вимірювачів концентрації на ринку, наш високоточний промисловий трубопровідний вимірювач концентрації шламу для проекту очищення осаду стічних вод спеціально оптимізований для муніципальних активованих шлам, аерований пінистий шлам і промисловий масляний залишковий шлам.

Оновлений ексклюзивний інтелектуальний захист від бульбашок алгоритм ефективно компенсує дрейф вимірювань, спричинений мікробульбашками повітря внаслідок біохімічної аерації басейну, індустріальна больова точка; повний прямий гладкий проточний канал без внутрішніх глухих кутів запобігає утворенню органічного мулу адгезія та накопичення мулу, що значно знижує ймовірність закупорки трубопроводу для ліній очищення стічних вод. Попередньо запрограмовані вбудовані параметри зв’язку для насоса подачі мулу та автоматичної системи дозування флокулянту, plug-and-play після інсталяції на місці без додаткової роботи з програмування.

2. Універсальний антикорозійний матеріал, відповідний для різноманітних середовищ стічних вод

Ми пропонуємо три додаткові змочені компоненти: стандартний згущений SUS304 для нейтрального осаду побутових стічних вод, SUS316L для слабких кислот/лужних промислових стічних вод і титановий сплав для сильного корозійного високохлоридного гальванічного покриття відпрацьований осад.

Внутрішня стінка підтримує тонке полірування або налаштування ультрадзеркального полірування для високов’язких жирів осаду, що, очевидно, подовжує термін служби в складному корозійному середовищі стічних вод і зменшує запасні частини відновна вартість при тривалій експлуатації.

3. Строгий стандартизований фабричний тест моделювання перед доставкою

Кожен готовий концентратор проходить 36-годинний безперервний робочий тест із власноруч приготовленим справжнім вмістом органіки. осад стічних вод замість простого калібрування чистої води.

Наша команда контролю якості перевіряє точність вимірювання, захист від перешкод продуктивність і стабільність з’єднання ПЛК за моделювання середовища флуктуації осаду на місці фактично нижчі відсоток відмов після встановлення на місці та зменшити навантаження на обслуговування клієнтів після продажу.

4. Завершіть глобальну сертифікацію для безперебійного експорту та ставок проектів

Усі продукти мають офіційну сертифікацію CE відповідно до стандартів ЄС з електробезпеки та електромагнітної сумісності Сертифікація системи управління якістю ISO.

Повний набір оригіналів сертифікаційних документів, протоколи перевірки заводу можуть бути безкоштовно надані для проведення тендерів на закордонні проекти, митного оформлення та перевірки третьою стороною, допомагаючи клієнтам уникнути ризику затримання товарів під час міжнародної імпортної та експортної торгівлі.

5. Гнучкий повний спектр індивідуальних послуг для персоналізованих вимог проекту

Наша технічна команда надає безкоштовне рішення для підбору параметрів перед продажем відповідно до фактичних даних клієнтів на місці включаючи значення pH осаду, діапазон вмісту твердої речовини, калібр трубопроводу, температуру середовища та робочий тиск.

Підтримка налаштований діапазон вимірювання, специфікація фланців (DN50~DN200), вихідний режим сигналу (4-20mA / RS485 Modbus) і Ex d вибухозахищений передавач для цехів хімічних стічних вод з легкозаймистим летючим газом, ідеально відповідний новозбудовані або старі реконструйовані проекти очищення стічних вод.

6. Економічна післяпродажна гарантія та професійна технічна підтримка

Ми пропонуємо 1-річну повну гарантію на машину, що покриває дефекти якості під час виробництва, безкоштовну заміну пошкодженої запчастини запчастин протягом гарантійного терміну. Довічна безкоштовна технічна онлайн-консультація доступна цілий рік; дистанційне відео Для всіх замовлень надаються інструкції зі встановлення та налагодження параметрів, а послуга введення в експлуатацію на місці може організувати закупівлю великих муніципальних каналізаційних установок. Після закінчення гарантійного терміну клієнти можуть купувати запасні частини за прямою собівартістю заводу для контролю довгострокових експлуатаційних витрат інструменту.

Елементи випробування продукту та дані випробувань

1. Вхідна перевірка сировини

Випробування складу матеріалу з нержавіючої сталі: вміст металевих елементів SUS304/SUS316L відповідає національному стандарту, корозійна стійкість пройшла 72-годинний тест на кислотно-лужне замочування без явної точкової коррозії.

Тест на старіння електронних компонентів: передавач і сенсорний чіп працюють безперервно 96 годин в умовах -20 ℃ ~ 70 ℃, коливання даних ≤±0,1 мас.%.

2. Випробування на витік гідравлічного тиску

Стандартна модель витримує в 1,5 рази номінальний робочий тиск (1,5 МПа) протягом 30 хвилин, без деформації, без просочування зовнішньої стінки; Спеціалізована версія високого тиску, перевірена на 2,4 МПа, повністю герметична без витоку.

3. Тест на точне калібрування

Випробування зі стандартними зразками осаду стічних вод:

● Точність повного діапазону: ±0,3~0,4 мас.%; похибка повторюваності ≤±0,2 мас.%.

● Низька концентрація (1%~10%): помилка <0,3 мас.%

● Середня концентрація (10%~40%): похибка <0,35 мас.%

● Висока концентрація (40%~55%): помилка <0,4 мас.%

4. Тест ефективності захисту від перешкод

Тест на вплив мікропухирців: введіть 5%~12% об’єму бульбашок повітря в осад, дрейф виміряного значення ≤0,35 мас.%.

Тест на домішки дрібного волокна: додайте 0,5% органічного волокна, коливання даних у допустимому діапазоні точності.

5. Тест моделювання безперервного навантаження

36-годинна безперебійна робота з імітацією муніципальних стічних вод, сукупне загальне відхилення ≤±0,45 мас.%, стабільний вихід сигналу 4-20 мА/RS485.

6. Тест на ступінь захисту навколишнього середовища

Тест на захист IP65: пилонепроникність, випробування бризками води без внутрішнього проникнення води або короткого замикання.

Вибухозахищена модель: пройшла перевірку сертифікації вибухонебезпечності Ex d відповідно до відповідного стандарту.

7. Перевірка вихідного сигналу

4~20 мА похибка виходу струму ≤±0,5% повної шкали; Помилка отримання даних зв’язку RS485 Modbus=0, відсутність втрати пакетів провідна передача на великі відстані.

8. Вибіркова перевірка готового продукту

5% випадкової вибірки на виробничу партію, повторно перевірте всі вищезазначені елементи; неякісна продукція безпосередньо утилізується відтворюється.
