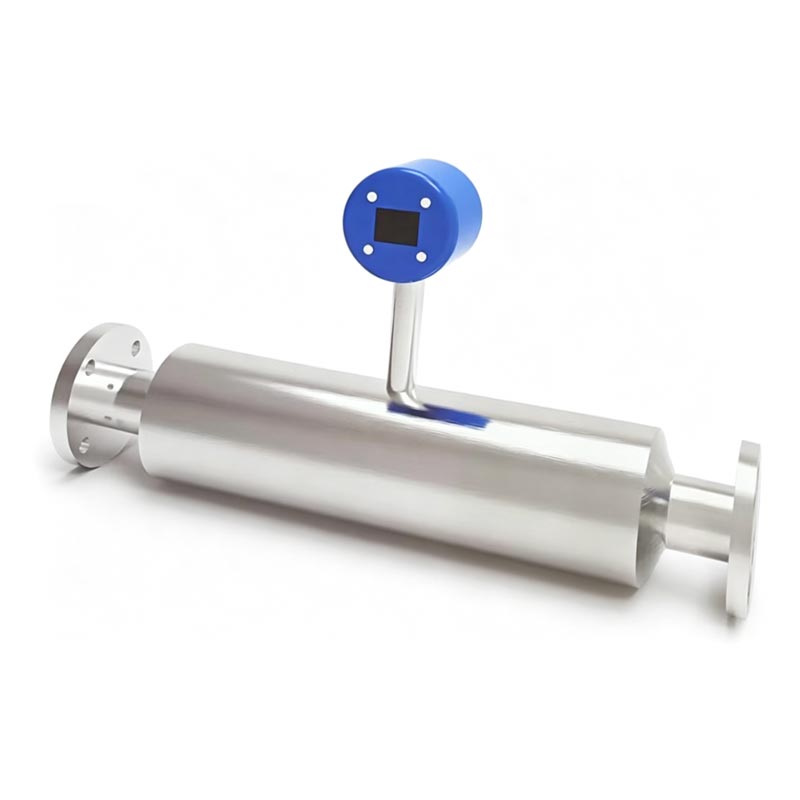

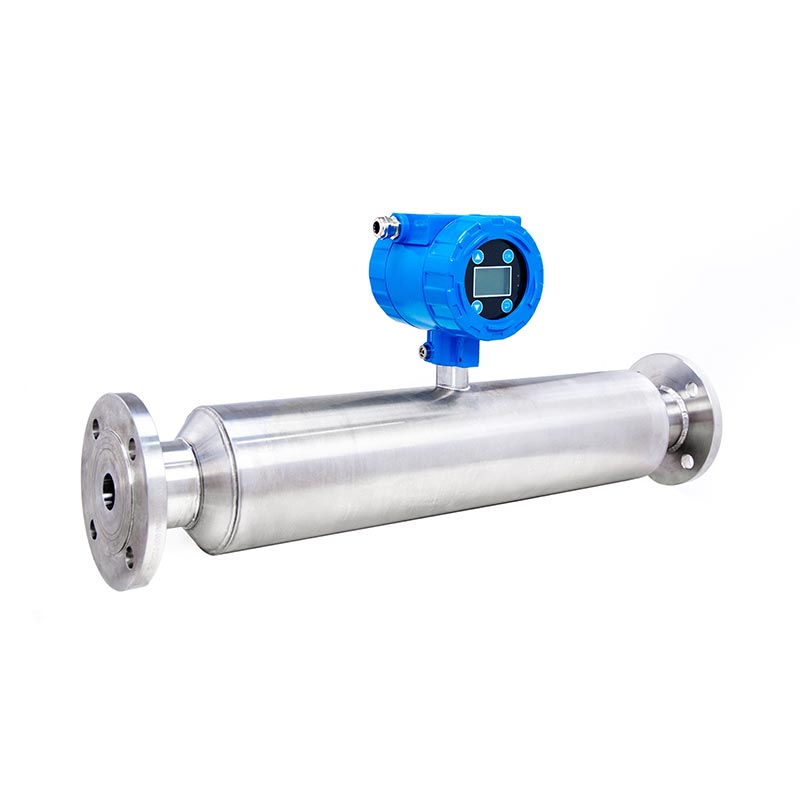

Антиблокувальний фланцевий вимірювач концентрації розчину для екологічної системи транспортування суспензії

SINOU є професійним виробником інструментів для захисту навколишнього середовища, постачає індивідуальні антиблокувальні фланцеві розчини Вимірювач концентрації для екологічної системи транспортування шламу для муніципального захисту навколишнього середовища, міцна конструкція клієнти з очищення відходів і стічних вод.

Призначений для розчину середньої та низької концентрації та композитного шламу з піщинками, його унікальна розширена антиблокувальна порожнина запобігає блокуванню відкладень піску; змочені частини мають потовщену нержавіючу сталь 304, індивідуальний варіант з поліуретановим покриттям для суспензії, що містить абразивний пісок.

Оснащений вбудованим цифровим дисплеєм і подвійним сигналом вихідний сигнал, він зв’язує шафу управління подачею суспензії для автоматичного регулювання витрати насоса та дозування добавки для оптимізації всього вартість експлуатації трубопроводу.

Деталі продукту

1. Вимірювання деталей корпусу труби

(1) Прийміть інтегровану трубчасту структуру з повним зварюванням без внутрішніх мертвих кутів і виступаючих перешкод усередині потоку каналу, принципово уникати седиментації шламу, кристалічного масштабування та середньої закупорки, ідеально вирішує промисловість больові точки включення повітря та кристалізації для високов'язкої рідини.

(2) Два види внутрішньої обробки поверхні труби необов'язкові: стандартна обробка малюнка та високоякісна дзеркальна поліровка закінчити. Дзеркальна полірована внутрішня стінка значно зменшує адгезію пігменту, кристалів і дрібних твердих частинок, ефективно подовжує регулярний цикл очищення та скорочує час простою на технічне обслуговування.

(3) Інтегральне ковані фланцеве з’єднання на обох кінцях труби, відповідає стандартним специфікаціям фланців для промислових трубопроводів, забезпечує пряму інлайн установку на оригінальному транспортному трубопроводі без додаткової реконструкції обхідного трубопроводу, менша вартість трансформації проекту.

(4) Суворе випробування гідравлічним тиском перед доставкою: кожен готовий корпус труби перевіряється в 1,5 рази від номінального максимальний робочий тиск для усунення прихованої небезпеки витоку. Максимальний робочий тиск стандартної версії досягає 2 МПа, налаштована версія високого тиску підтримує 100 бар (1450 фунтів на квадратний дюйм).

2. Деталі верхнього передавача та модуля дисплея

(1) Інтегрований блок цифрового передавача, встановлений у верхній частині вимірювальної труби, ступінь захисту всієї машини сягає IP65, хороші пило- та водонепроникні характеристики для вологого, запиленого середовища під відкритим небом.

(2) Два варіанти матеріалу корпусу для передавача: стандартна оболонка з литого алюмінієвого сплаву для загального робочого стану; індивідуальна оболонка з нержавіючої сталі або пластику для стійкості до хімічних газів ерозія.

(3) Вбудований незалежний хмарний модуль IoT всередині мікросхеми передавача: локальний цифровий дисплей у реальному часі значення щільності/концентрації на рідкокристалічному екрані; автоматично зберігати повні історичні дані тестування на хмарній платформі користувачів можна перевірити історичну тенденцію та експортувати сегментовані дані виявлення для аналізу виробництва в будь-який час через мережу.

(4) Додаткова вибухозахищена налаштована структура передавача, відповідає міжнародному стандарту вибухозахищеності, доступний для легкозаймистих і вибухонебезпечних хімічних речовин, майстерні з обробки шахт.

3. Деталі внутрішнього прецизійного датчика

(1) Високоточний вбудований сенсорний компонент повністю занурений у шлях потоку середовища, попередньо відкалібрований за допомогою програма температурної компенсації під час виробництва, вплив температури контролюється в межах ±0,0001 г/куб.см на ℃, стабільна точність вимірювання при зміні температури середовища від -50 ℃ до +150 ℃.

(2) Оптимізований алгоритм компенсації тиску після заводського калібрування, вплив тиску на результат вимірювання можна ігнорувати, гарантує стабільне зчитування під час коливання тиску в трубопроводі.

(3) Повністю цифровий дизайн отримання сигналу, аналоговий сигнал перетворюється на точні цифрові дані концентрації всередині основного чіпа підтримує прямий вихід сигналу на систему керування PLC і DCS для реалізації автоматичного дозування та замкнутий цикл управління виробництвом.

4. Деталі класифікації матеріалів частин, що контактують із змочуванням

(1) Компонент стандартного типу, що змочується: нержавіюча сталь SUS316, підходить для нейтральної суспензії, слабкої кислоти та лугу стічні води, звичайна мінеральна целюлоза та розчинне середовище з низькою корозією.

(2) Антикорозійний спеціальний тип змоченого компонента: Hastelloy C22 або матеріал з титанового сплаву, спеціально розроблений для сильної кислоти, сильного лугу, високого вмісту хлориду та сильної корозійної рідини для фарбування, ефективно протистояти хімічним речовинам корозії та подовження терміну служби в суворих середовищах.

5. Технічні деталі Core Precision & Range

(1) Точність вимірювання досягає ±0,001 г/куб.см (±1,0кг/м³), повторюваність до ±0,0001г/куб.см (±1,0кг/м³), захоплення крихітних точна зміна концентрації під час постійного моніторингу трубопроводу.

(2) Широкий діапазон вимірювання охоплює 0~3 г/куб.см (0~3000 кг/м³ / 0~187,41 фунт/фут³), застосовний для чистої води з низькою концентрацією шлам, розчин середньої щільності та важка мінеральна целюлоза високої щільності різних галузей промисловості.

6. Деталі електричної та навколишньої адаптації

(1) Стандартне джерело живлення: промислова вхідна потужність 380 В, широко відповідає моєму стандарту розподілу електроенергії, охорона навколишнього середовища та хімічна виробнича ділянка внутрішнього та закордонного виробництва.

(2) Робоча температура навколишнього середовища коливається від -40 ℃ до +85 ℃ (-40 ~ +185 ℉), адаптуйте холодну північну зовнішню фабрику та високотемпературне тропічне виробниче середовище.

7. Додаткові практичні структурні переваги

(1) Оптимізована спрощена конструкція каналу потоку значно зменшує вплив турбулентності рідини, спричиненої потоком суспензії покращує стабільність під час вимірювання середовища із захопленими крихітними бульбашками та дрібними волокнистими домішками.

(2) Компактне загальне розташування з низькою вартістю встановлення, відсутність складної допоміжної опорної рами під час роботи в полі монтаж, заощадити будівельні праці та вартість аксесуарів.

FAQ

1. Питання, пов’язані зі встановленням

● Q1: Де найкраще встановити концентратор?

A: Встановіть на горизонтальній прямій ділянці труби зі стабільним потоком рідини; уникайте вихідного отвору насоса, коліна труби та раптового розширювальний трубопровід, що спричинить сильну турбулентність і захоплення повітря, що вплине на точність вимірювання. Тримайте на принаймні в 5 разів більше діаметра труби прямої ділянки перед і після приладу.

● Q2: Чи можна встановити вертикально на вертикальному трубопроводі?

A: Не рекомендується. Вертикальна установка легко призводить до твердих осідань і накопичення повітря всередині вимірювання трубка, що викликає дрейф даних; Вертикальний трубопровід прийнятний лише тоді, коли середовище постійно тече вгору стабільно швидкість потоку.

2. Точність вимірювання та адаптація середовища

● Q3: Чи вплинуть бульбашки повітря або кристалізація середовища на дані вимірювань?

В: Наша ексклюзивна повнопрохідна трубчаста конструкція з антикристалізаційною структурою та вбудований алгоритм запобігання виникненню бульбашок може усунути найбільше включення повітря та перешкоди кристалізації, вирішуючи загальні труднощі промисловості високої в'язкості вимірювання кристалізованої рідини; дзеркальна полірована внутрішня труба додатково зменшує адгезію кристалів.

● Запитання 4: який застосовний середній діапазон рН для різних матеріалів, що змочуються?

Версія SUS316L: pH 5~11 для суспензії слабких кислот і слабких лугів; Версія Hastelloy C22 / Titanium: pH 1~14, підходить для сильних кислот, сильних лугів і високих хлоридів корозійних стічних вод.

● Q5: Наскільки точними будуть коливання температури?

A: Попередньо відкалібрована температурна компенсація, похибка лише ±0,0001 г/см3 на зміну температури на ℃, температура середовища від -50 ℃ до +150 ℃ не призведе до явної втрати точності.

3. Вибір параметрів і діапазону

● Питання 6: Щільність мого шламу становить близько 2,2 г/куб.см, чи може цей вимірювальний прилад працювати нормально?

A: Стандартний діапазон вимірювання становить 0 ~ 3 г/куб.см, повністю покриває ваш робочий стан; індивідуальний асортимент доступний для понадлімітний спеціальний важкий шлам.

● Q7: Який максимальний тиск у трубопроводі може витримати лічильник?

Стандартний тип: Максимальний робочий тиск 2 МПа; Індивідуальний тип високого тиску: 100 бар (1450 psi). Всі товари проходять 1,5 Гідравлічне випробування номінального тиску перед доставкою.

4. Інтернет речей і вихід сигналу

● Q8: Чи підтримує глюкометр дистанційну перевірку даних?

В: Так, вбудований стандартний модуль IoT, завантажує дані в реальному часі та історичні дані на хмарну платформу; користувачі можуть перевіряти дані тенденції в Інтернеті та експорт сегментованих звітів про випробування для аналізу виробництва.

● Q9: Які керуючі сигнали може видавати прилад?

A: Цифрова вбудована конструкція може підключатися до системи PLC/DCS для автоматичного дозування та керування процесом із замкнутим циклом.

5. Технічне обслуговування та щоденне використання

● Q10: Як часто нам потрібно чистити вимірювальну трубку?

A: Для звичайної мінеральної суспензії: очищайте кожні 7 ~ 15 днів; високов'язке середовище легкої кристалізації з дзеркалом Опція полірування може подовжити цикл очищення до 25~35 днів.

● Q11: Чи потрібне регулярне калібрування?

Відповідь: Рекомендуйте проводити лабораторне порівняльне калібрування зразків вручну один раз на місяць, щоб гарантувати довготривалу стабільну точність.

6. Сертифікація та налаштування

● Q12. Чи мають ваші продукти сертифікати CE та ISO?

Відповідь: усі наші вимірювачі концентрації будівельного розчину, встановлені на антиблокувальному фланці, для екологічної системи транспортування суспензії мають сертифікат CE сертифікований і виготовлений за системою менеджменту якості ISO; можуть бути надані повні сертифікаційні документи митне оформлення та тендер на проект.

● Q13: Чи можу я налаштувати вибухозахищений тип або спеціальний розмір труби?

A: Так, вибухозахищена конструкція, різний калібр, спеціальний матеріал і індивідуальний рівень тиску – це все прийнятно відповідно до умов роботи сайту клієнтів.

7. Післяпродажне обслуговування та гарантія

● Запитання 14. Яка ваша гарантійна політика?

A: 1 рік повної гарантії на машину, безкоштовна заміна запасних частин для дефектів якості, спричинених виробництвом усередині гарантія; довічні технічні консультації та постачання запасних частин за ціною після закінчення гарантійного терміну.

Запобіжні заходи при експлуатації

1. Вимоги до встановлення

Встановити прилад на горизонтальний прямий трубопровід; зберігайте достатню довжину прямої труби до і після метр. Уникайте встановлення на виходах насосів, колінах і на ділянках з турбулентним потоком, щоб запобігти нестабільним даним виявлення. Очистіть внутрішній гравій трубопроводу, різні предмети та великі тверді блоки перед монтажем.

2. Правила введення в експлуатацію

Завершіть калібрування нуля води після встановлення. Встановити відповідність параметрів верхньої та нижньої межі концентрації властивість будівельного розчину на місці для реалізації автоматичного зв’язку з насосом подачі та дозуючим обладнанням.

3. Управління звичайним запуском

Забороніть тривалу роботу порожньої труби без середовища, що може пошкодити зонд камертона та спричинити аномалію показання. Уникайте різких стрибків тиску потоку в трубопроводі під час безперервного виробництва. Перевірте відображення в реальному часі і дані зворотного зв'язку ПЛК за зміну.

4. Періодичне технічне обслуговування

Очищайте поверхню вилки від мулу, піску та розчину кожні 15–20 днів. Виконайте порівняння зразків і прилад щомісячне калібрування для забезпечення точності вимірювань. Регулярно перевіряйте ущільнення фланців і цілісність з'єднувального кабелю.

5. Спеціальний захист умов праці

Для розчину з високим вмістом піску, що має високу абразивність, регулярно перевіряйте стан зносу поліуретанового покриття. Зовнішня панель управління повинні бути захищені від тривалого намокання під дощем; ніколи не відкривайте електричний корпус вибухозахищеної моделі легкозаймисте газове середовище.

6. Довготривале лікування відключення

Якщо обладнання перестає працювати протягом 20 днів, повністю очистіть залишки розчину всередині вимірювальної порожнини, висушіть налаштування вилку та закрийте обидва кінці трубопроводу для зберігання.

Чому обирають нас

1. Професійний цільовий дизайн для екологічного розчину та шламу

Розроблено виключно для будівельних розчинів, що містять пісок, і міського екологічного мулу, унікальний великий відкритий антиблокувальна порожнина ефективно усуває засмічення зонда, викликане осадом і піском, поширений дефект звичайного налаштування вилкові вимірювачі концентрації.

2. Гнучкі варіанти матеріалів для різних умов стирання

Стандартний згущений SUS304 для загального шламу; додаткова зносостійка підкладка з ПУ для абразивного середовища з високим вмістом піску, подовження терміну служби, очевидно, у важких умовах транспортування.

3. Повна сертифікація для глобального експорту проекту

Усі продукти проходять сертифікацію CE та ISO, повні сертифікаційні документи доступні для закордонних тендерів, митниці очищення та огляд третіми сторонами.

4. Суворе заводське моделювання тестування перед доставкою

Кожна одиниця проходить 36-годинне безперервне випробування самостійно приготованим піщаним розчином для перевірки ефективності антиблокування та точність вимірювання, що значно знижує частоту відмов налагодження на місці.

5. Зручне встановлення та хороша сумісність

Приймає загальний стандартний розмір фланця для екологічного трубопроводу, що відповідає більшості існуючих транспортних труб з № складна трансформація трубопроводу та менша вартість реконструкції.

6. Індивідуальне обслуговування для різних умов праці

Підтримка налаштування діапазону вимірювання, калібру фланця, вихідного сигналу та вибухозахищеної конфігурації відповідно до фактичних параметрів гною.

Упаковка та відвантаження

1. Цей антиблокувальний фланцевий вимірювач концентрації розчину для екологічної системи транспортування суспензії поставляється компанією гола упаковка як стандартна конфігурація без зовнішнього дерев'яного футляра. Весь вимірювальний корпус закріплений антикорозійним покриттям масло на фланці та металевій поверхні, щоб уникнути іржі під час морського або наземного транспортування на великі відстані.

2. Прецизійний сенсорний зонд камертона окремо загорнутий у товсту протиударну піну та водонепроникну поліетиленову плівку для запобігає пошкодженню внаслідок зіткнення, подряпинам і ерозії вологи під час транспортування.

3. Верхній блок цифрового передавача упаковується окремо з поролоновою подушкою та герметичним пластиковим пакетом, закріпленим на обладнанні поверхня зі зв’язуючою стрічкою, щоб уникнути падіння та втрати вібрації під час завантаження та розвантаження.

4. Усі прикріплені аксесуари, включаючи ущільнювальні прокладки, монтажні болти та електропроводку, збираються в незалежні невеликі водонепроникні пластикові пакети та прив'язані до основного обладнання.

5. Посібники з експлуатації, копії сертифікатів CE та ISO, звіти про заводські перевірки запечатані у спеціальному водонепроникний мішечок для документів і фіксується разом з інструментом для митного оформлення клієнтів і використання на місці.

6. Під час завантаження кілька інструментів розділені гумовими смужками, що запобігають зіткненню, і міцно закріплені сталлю ремінь всередині контейнера або відсіку вантажівки, щоб запобігти зміщенню, зіткненню та стиранню під час транспортування з нерівностями.

7. Для морських перевезень на далекі відстані поруч із обладнанням розміщується додатковий вологостійкий осушувач, щоб справлятися з високими вологості всередині транспортного контейнера та запобігання корозії металу.

Порівняння ефектів до та після встановлення

1. Контроль блокування трубопроводу

● Раніше: осад піску та будівельного розчину часто блокує транспортні трубопроводи, що потребує 2–3-кратного припинення очищення на тиждень, втрачаючи багато часу виробництва та витрати на робочу силу.

● Після: Моніторинг концентрації в режимі реального часу автоматично регулює швидкість насоса, щоб уникнути подачі занадто густого розчину, рівень закупорки трубопроводу падає більш ніж на 75%, частота регулярних відключень очищення значно зменшується.

2. Стабільність якості розчину

● Раніше: нестабільна концентрація розчину призводить до непостійної пропорції готового розчину, надмірної кількості води або піску спричиняє некваліфіковану продукцію та відходи сировини.

● Після: автоматичне додавання води, що контролюється даними про концентрацію, підтримує стабільну концентрацію розчину всередині необхідного асортименту, рівень кваліфікації продукту очевидно покращується, а споживання сировини зберігається.

3. Витрати на споживання хімікатів і води

● Раніше: ручне сліпе дозування води та добавок призводить до перегодовування, спричиняючи високе непотрібне споживання вода і допоміжні речовини.

● Після: автоматичне дозування із замкнутим контуром на основі реальної концентрації знижує витрати на воду та добавки на 15%~25%.

4. Витрати праці на місці

● Раніше: працівники потребують регулярного ручного відбору проб і лабораторних досліджень кожної зміни, щоб оцінити щільність гною, що займає додаткова робоча сила.

● Після: безперервне онлайн-виявлення скасовує щоденну ручну роботу по відбору зразків і зменшує відповідні витрати на оплату праці.

5. Вартість подальшої утилізації мулу

● До: нерівномірна концентрація призводить до нерівномірного ефекту зневоднення осаду, збільшується висока вологість осаду витрати на транспортування та смітник.

● Після: стабільне живлення оптимізує подальшу обробку зневоднення, вологість осаду постійно контролюється, осад загальний обсяг зменшується, а загальна вартість утилізації зменшується.

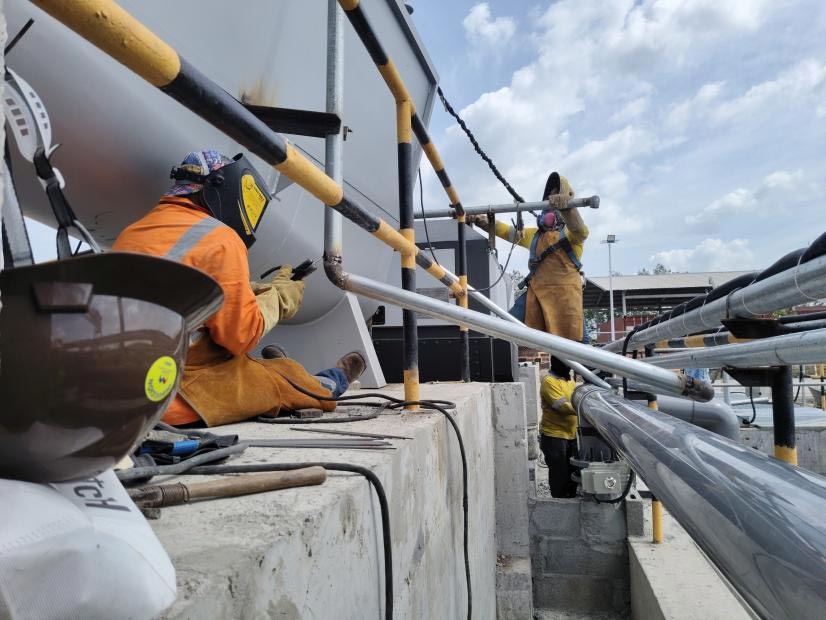

Довідкова справа проекту | Інженерна база третього порту Сямень CCCC Людяньву

1. Огляд проекту

Цей екологічний проект з транспортування суспензії та підтримки розділення твердої та рідини створено для CCCC Third Harbor Інженерна база Liudianwu Construction Base (Xiamen), яка співпрацює з Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Наші антиблокувальні фланцеві вимірювачі концентрації будівельного розчину встановлені на будівельному розчині та днопоглиблювальний осад системи доставки трубопроводу. Прилади реалізують онлайн-моніторинг будівельного розчину в реальному часі щільність для підтримки автоматичного контролю подачі трубопроводу для утилізації інженерного шламу фундаменту.

2. Фон програми

База виробляє масивний будівельний розчин, що містить пісок, і витягнутий муловий шлам під час будівництва гавані. в рання експлуатація, нестабільна ручна подача часто спричиняли часте закупорювання трубопроводу, надмірне споживання води та непостійна якість готового розчину, що призводить до високих витрат на оплату праці та обслуговування. Після встановлення нашого inline вимірювачі концентрації, вся конвеєрна система реалізує замкнуте автоматичне регулювання.

3. Відповідне рішення та конфігурація обладнання на місці

1. Встановіть наш вимірювач концентрації будівельного розчину, встановлений проти блокування, на фланці для екологічної системи транспортування суспензії на головну трубопроводи для транспортування суспензії для постійного виявлення твердого вмісту піщаного розчину.

2. Сигнал концентрації зв'язує насос живлення зі змінною частотою та обладнання для автоматичного дозування води; система автоматично регулює подачу корму та об’єм додаткової води відповідно до даних про щільність у реальному часі.

3. Співпрацюйте з мішалкою резервуара для змішування на місці та наступним обладнанням для зневоднення осаду, щоб сформувати повний комплект інтелектуальна система обробки суспензії.

4. Фактичні переваги виконання проекту

● Зменшення засмічення трубопроводу: автоматичний контроль концентрації зменшує частоту закупорювання трубопроводу більш ніж на 70%, скасувати часте очищення повного відключення труби.

● Економія витрат на сировину: Стабільна пропорція розчину зменшує відходи води та добавок на 18%~23%.

● Скоротіть ручну роботу: виключіть щоденне повторне ручне відбирання проб і роботу з лабораторного тестування щільності, заощаджуючи на місці тестування трудового ресурсу.

● Стабільна якість готового продукту: концентрація розчину стабільно зберігається в межах проектного діапазону допуску, покращуючись вихід будівельної сировини та ефективність виконання проекту.
