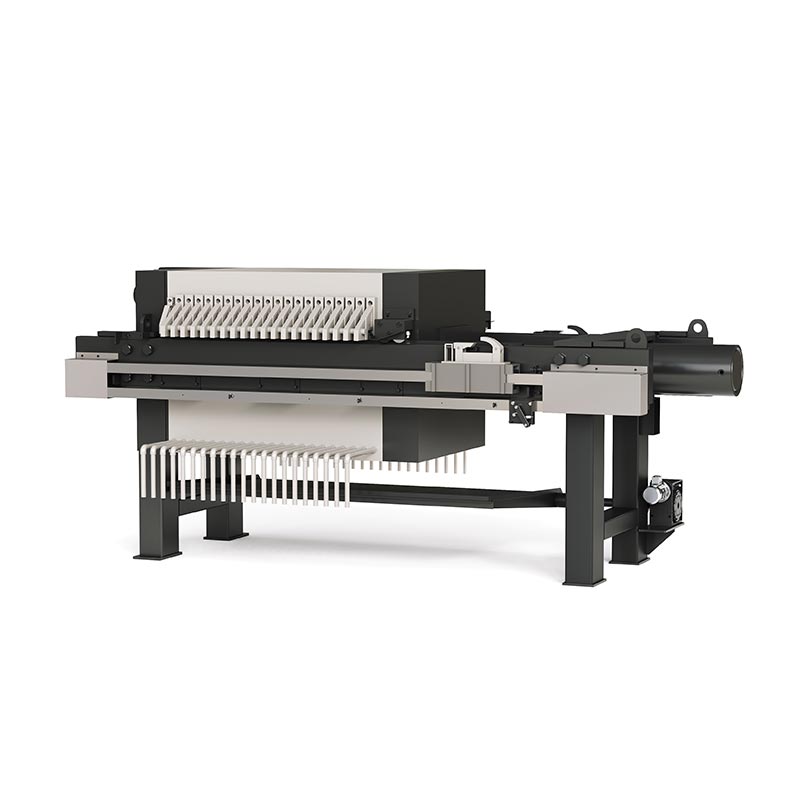

Муніципальний каналізаційний камерний фільтр-прес

SINOU, надійний виробник і постачальник з Китаю, надає професійний муніципальний камерний фільтрувальний прес для глобальні клієнти. Це обладнання розроблено спеціально для міського мулу з високим вмістом органіки, дрібнодисперсного частинки і висока в'язкість.

Він використовує високоміцні камерні фільтрувальні пластини та стабільну гідравлічну систему для реалізації ретельного розділення твердої та рідини, що значно зменшує об’єм осаду та знижує вартість утилізації. Вся машина підтримує повністю автоматична робота, включаючи закриття тарілки, подачу, фільтрування, витягування тарілки та вивантаження торта, з простим обслуговування та стабільна робота.

Ми надаємо індивідуальну зону фільтрації, розмір пластини та режим керування різні муніципальні очисні потужності та умови на місці.

Деталі продукту

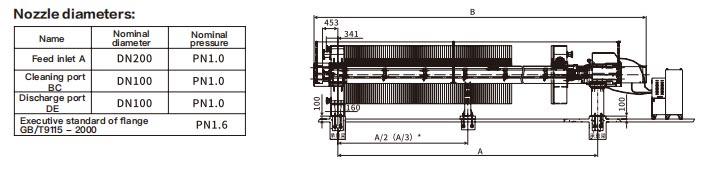

1. Специфікація сопла та трубопроводу

● Вхід A: DN200, номінальний тиск PN1,0

● Порт очищення BC: DN100, номінальний тиск PN1,0

● Напірний порт DE: DN100, номінальний тиск PN1,0

● Стандартний фланець: GB/T9115-2000, PN1.6

● Впускний отвір великого калібру забезпечує плавну подачу міського мулу з високим вмістом твердих речовин, ефективно уникаючи засмічення при тривалій безперервній роботі. Стандартизовані отвори для очищення та розвантаження утворюють трубопровід технічне обслуговування та видалення залишків зручніше.

2. Деталі структурних розмірів

● Передній монтажний розмір: 453 мм / 341 мм

● Висота центру входу корму: 160 мм

● Висота нижньої опори: 100 мм

● Відстань: A; Загальна довжина: B

● Проміжне положення опори: A/2 (A/3) для великогабаритних моделей

● Розумна висота компонування відповідає стандартному простору для установки каналізаційної установки. Багатоточкові проміжні опори підвищують стійкість рами, запобігаючи деформації в умовах тривалої роботи з великими навантаженнями.

3. Основні технічні параметри (з креслення та міських робочих умов)

● Тиск фільтрації: ≤0,6 МПа

● Робоча температура: -10~90 ℃

● Максимальний тиск гідравлічного захисту: 29 МПа

● Максимальний тиск гідравлічного ущільнення: 25 МПа

● Максимальний ефективний хід масляного циліндра: 750 мм

● Номінальний діаметр масляного циліндра для ущільнення: 320 мм

● Потужність двигуна гідравлічної станції: 4,0+2,2 кВт

● Стабільна гідравлічна система високого тиску забезпечує тривалу силу стискання, придатну для 24-годинного безперервного зневоднення міського мулу з високим вмістом органічних речовин і дрібних часток.

4. Деталі конструкції матеріалу та конструкції

● Фільтруюча пластина: армована поліпропіленова камерна фільтруюча пластина, стійка до високого тиску, запобігає старінню, непросто деформуються під дією тривалої корозії комунального мулу.

● Рама: міцна рама з вуглецевої сталі з антикорозійним покриттям, висока несуча здатність, стабільна в цілому структура.

● Фільтруюча тканина: спеціальна протизасмічувальна фільтрувальна тканина для міського мулу, висока водопроникність, її важко блокувати дрібними органічними частинками.

● Гідравлічна система: герметичні гідравлічні компоненти, стабільний вихід тиску, низька частота відмов.

5. Деталі робочого процесу

● Гідравлічна система щільно стискає пластини фільтра, утворюючи герметичні камери фільтра.

● Мул закачується в камери через великокаліберний впускний отвір DN200.

● При стабільному тиску фільтрації відбувається розділення твердої та рідини; фільтрат витікає через випускні отвори.

● Після фільтрації фільтрувальні пластини автоматично відкриваються, сухий фільтрувальний осад відпадає.

● Регулярне очищення через порти для очищення забезпечує безперебійність обладнання для тривалої роботи.

6. Основні моменти муніципального дизайну

● Впускний отвір великого калібру адаптується до мулу з високою в’язкістю

● Конструкція багатоопорної рами для тривалої безперервної роботи

● Структура, що не потребує обслуговування, зменшує витрати на експлуатацію каналізаційної станції

Стандартизовані порти для легкого підключення до системи трубопроводів очищення стічних вод

Специфікація параметра

Примітка:Елементи зі знаком «*» означають наявність пари проміжних опор.

※ Ці параметри лише для довідки щодо вибору моделі; для отримання точних даних зверніться до креслень надається.

Принцип роботи

Муніципальний фільтр-прес із каналізаційною камерою використовує принцип фільтрації гідравлічного стиснення + подачі під тиском реалізувати ефективне розділення твердої та рідини міського осаду стічних вод, що виконується в чотири безперервні етапи.

1. Стиснення фільтрувальної пластини та формування камери

Гідравлічна система приводить в рух масляний циліндр, щоб штовхати задню пластину вперед, щільно стискаючи весь камерний фільтр пластини між головною та хвостовою пластинами. Герметичні порожнисті фільтрувальні камери утворюються між сусідніми фільтрами пластини, що забезпечують закритий простір для фільтрації осаду.

2. Подача осаду та початкова фільтрація

Комунальний мул закачується в кожну камеру фільтра через великокаліберний живильний патрубок DN200. Під стійлове годування тиск, вода в мулі проникає через тканину фільтра і витікає з вихідного отвору рідини, тоді як тверді частинки перехоплюється фільтрувальною тканиною і поступово накопичується всередині камер, утворюючи фільтраційний осад.

3. Глибока фільтрація та формування кеку

При безперервному живленні фільтраційний осад поступово густіє. Гідравлічна система високого тиску підтримує стабільність сила стиснення для забезпечення щільного ущільнення фільтрувальних пластин. Дрібні органічні частинки та зважені тверді речовини в муніципальних осад повністю вловлюється, досягаючи повного зневоднення під постійним тиском.

4. Автоматичне витягування пластини та вивантаження фільтраційного осадка

Після завершення фільтрації гідравлічна система втягує масляний циліндр. Фільтр тягне пластинчатий пристрій тарілки відкриваються одна за одною. Під дією сили тяжіння зневоднений сухий осад на фільтрі автоматично відпадає, завершуючи одну обробку цикл. Порти для очищення використовуються для регулярного промивання залишків, щоб запобігти закупорці трубопроводу.

Ця механічна структура фільтрації під тиском спрямована на мул з високим вмістом органічної речовини та дрібних частинок, характеризується стабільним ефектом зневоднення, фільтраційним осадом із низьким вмістом вологи та прозорим фільтратом, ідеально підходить для міських стічних вод вимоги до лікування.

Застереження щодо використання муніципального камерного фільтр-преса для стічних вод

1. Запобіжні заходи перед операцією

● Перед запуском муніципального фільтр-преса з каналізаційною камерою перевірте, чи всі фільтрувальні пластини акуратно розташовані та фільтрувальна тканина плоска, ціла та без складок або пошкоджень, щоб уникнути витоку мулу.

● Перевірте рівень гідравлічного масла, якість масла та герметичність трубопроводу фільтр-преса; долийте масло або замініть його, якщо погіршився.

● Переконайтеся, що тиск живильного насоса стабільний; не запускайте обладнання з порожнім навантаженням протягом тривалого часу.

● Перевірте електричну систему керування, датчики та функцію аварійної зупинки, щоб забезпечити нормальну роботу.

● Переконайтеся, що всі отвори для очищення та зливу вільні перед подачею міського мулу.

2. Запобіжні заходи під час роботи

● Контролюйте тиск подачі строго в межах номінального діапазону (≤0,6 МПа), щоб запобігти пошкодженню надмірного тиску фільтрувальні пластини та фільтрувальну тканину фільтр-преса.

● Не подавайте занадто великі домішки, тверде сміття або великі частинки, щоб уникнути блокування входу DN200 або дряпання фільтрувальних пластин обладнання.

● Контролювати концентрацію мулу; додайте флокулянт розумно для муніципального мулу з високим вмістом органічних речовин, щоб покращити фільтрацію ефективність.

● Зберігайте безперервну та стабільну роботу; уникайте частих пусків і зупинок, які впливають на стабільність зневоднення.

● Спостерігати за змінами тиску та станом фільтрату в реальному часі; негайно припинити роботу в разі витоку або ненормального виникає тиск.

● Не торкайтеся рухомих частин, таких як візок з тяговою пластиною, ланцюг і шестерня під час автоматичного запуску.

3. Запобіжні заходи після операції та щоденного технічного обслуговування

● Ретельно очищуйте фільтрувальну тканину, фільтрувальні камери та всі порти фільтр-преса після кожної партії, щоб видалити залишковий міський мул і органічний бруд, що запобігає засміченню та запаху.

● Тримайте гідравлічну систему в чистоті, запобігайте потраплянню стічних вод у гідравлічне масло, щоб уникнути корозії компонентів.

● Регулярно перевіряйте раму, болти та опори; затягніть ослаблені частини, щоб зберегти стабільність конструкції обладнання.

● Своєчасно замінюйте зношену фільтрувальну тканину та старі ущільнення, щоб забезпечити довгострокову стабільну роботу міської каналізації Камерний фільтр-прес.

● Тримайте обладнання сухим і провітрюваним; не дозволяйте агресивним стічним водам просочувати раму протягом тривалого часу.

4. Безпека та застереження щодо тривалого використання

● Суворо дотримуйтесь інструкцій з електробезпеки; відключати електроживлення під час технічного обслуговування фільтр-преса.

● Не регулюйте гідравлічний тиск і параметри програми довільно без професійного керівництва.

● Працюйте в діапазоні робочих температур від -10 ℃ до 90 ℃; уникайте роботи при перегріві.

● Для тривалого вимкнення ретельно очистіть усі частини, злийте залишки води та обробіть пристрій проти іржі.

Чому варто вибрати SINOU?

1. Професійний муніципальний індивідуальний дизайн

Наш камерний фільтр-прес для муніципальних стічних вод спеціально оптимізований для роботи з високим вмістом органічних речовин, дрібних часток і в’язких міських осад стічних вод. Впускний отвір для живлення великого калібру DN200 і розширені канали потоку ефективно запобігають засміченню, ідеально відповідність робочим характеристикам міських очисних споруд.

2. Стабільна робота під високим тиском і надійний ефект зневоднення

Оснащений гідравлічною системою високого тиску (максимальний тиск ущільнення 25 МПа), наш продукт підтримує стабільність сила стискання для 24-годинної безперервної роботи. Це забезпечує низький рівень вологи на фільтрі та прозорий фільтрат каналізаційні споруди постійно відповідають суворим екологічним стандартам скидів.

3. Міцний матеріал і тривалий термін служби

Ми використовуємо потовщені армовані поліпропіленові фільтрувальні пластини та міцну антикорозійну сталеву раму для продукту. Вся машина протистоїть корозії осаду та структурній деформації, що значно скорочує заміну та технічне обслуговування витрати в довгострокових муніципальних проектах.

4. Повністю автоматична та економія праці

Наш фільтр-прес підтримує інтелектуальне автоматичне керування PLC, включаючи закриття тарілок, подачу, фільтрацію, тарілки витягування та вивантаження макухи. Це зменшує ручне втручання, знижує витрати на оплату праці та покращує загальну якість каналізації ефективність лікування.

5. Сувора перевірка якості та стандартизоване виробництво

Перед доставкою кожен продукт проходить випробування тиском при повному навантаженні, герметичність і електробезпеку. всі продукція відповідає міжнародним промисловим стандартам, має повні звіти про випробування та сертифікати.

6. Повна післяпродажна підтримка та досвід проекту

Ми маємо багатий практичний досвід у проектах міської каналізації по всьому світу. Ми надаємо інструкції зі встановлення на місці, навчання експлуатації, постачання запасних частин і довгострокове технічне післяпродажне обслуговування для фільтр-преса.

7. Економічне та зріле рішення

У порівнянні з мембранними фільтр-пресами наш фільтр-прес має нижчі закупівельні та експлуатаційні витрати, стабільну продуктивність і простіше обслуговування. Це найбільш економічно ефективне рішення для розділення твердої та рідини для муніципальних стічних вод лікування.

Зразок політики

Ми НЕ надаємо зразків або пробних машин. Наш муніципальний камерний фільтр-прес належить до великого промислового обладнання з великим об’ємом, великою вагою, висока вартість виробництва та індивідуальна конфігурація. Його не можна виготовляти чи транспортувати як малий зразок.

Щоб підтвердити якість, ви можете перевірити наші:

● Сертифікація CE

● Протокол випробувань UL 508

● Відео заводського виробництва

● Відео з експлуатації на місці

● Завершені проекти міської каналізації

● Перевірка третьою стороною перед відправленням

Ми підтримуємо фабричну інспекцію на місці, інспекцію онлайн-трансляції в прямому ефірі та інспекцію третьої сторони для забезпечення продукту якість відповідає вимогам вашого проекту.

Поширені проблеми та рішення

1. Витік мулу між фільтруючими пластинами

● Причина: тканина фільтра зігнута або пошкоджена; не повністю закриті фільтрувальні пластини; занадто високий тиск подачі.
● Рішення: установіть тканину фільтра на місце; замінити пошкоджену тканину; перевірка гідравлічного тиску; зменшити тиск годування фільтр-прес.

2. Фільтрувальна тканина або порт подачі легко забиваються

● Причина: мул містить дрібні органічні частки, високу в’язкість або недостатню кількість флокулянту.
● Рішення: правильно додайте флокулянт; регулярно очищайте фільтрувальну тканину; використовуйте для фільтра спеціальну фільтрувальну тканину проти засмічення преса.

3. Занадто висока вологість осадка на фільтрі

● Причина: недостатній тиск пресування; короткий час фільтрації; фільтруюча тканина засмічена або зношена.
● Рішення: підвищити робочий тиск; збільшити час фільтрації; очистіть або замініть фільтрувальну тканину міської каналізації Камерний фільтр-прес.

4. Фільтрат каламутний і непрозорий

● Причина: пошкоджена тканина фільтра; порушення герметизації; фільтруюча пластина пошкоджена.
● Рішення: замініть пошкоджену тканину фільтра; перевірити герметичність деталей; відремонтувати або замінити фільтрувальні пластини фільтр-преса.

5. У гідравлічній системі немає тиску або вона працює повільно

● Причина: низький рівень гідравлічного масла; витік масла; зношені або несправні гідравлічні частини.
● Рішення: долийте гідравлічне масло; перевірити та усунути протікання; замініть несправні частини фільтр-преса.

6. Автоматична робота ненормальна або цикл застряг

● Причина: зміщення датчика; помилка програмного параметра; нестабільне електропостачання.
● Рішення: відрегулюйте положення датчика; скинути керуючу програму; забезпечити стабільну напругу для фільтр-преса.

7. Фільтрований пиріг важко автоматично впустити

● Причина: рідина занадто липка; низький ефект зневоднення; старіння фільтрувальної тканини.
● Рішення: оптимізація ефекту флокуляції; збільшити час пресування; замініть антипригарну фільтрувальну тканину фільтр-преса.

8. Занадто сильний шум або вібрація обладнання

● Причина: нерівна основа; ослаблені болти; рухомі частини погано змащені.
● Рішення: вирівняйте місце установки; затягнути кріпильні болти; змастіть рухомі частини фільтр-преса.

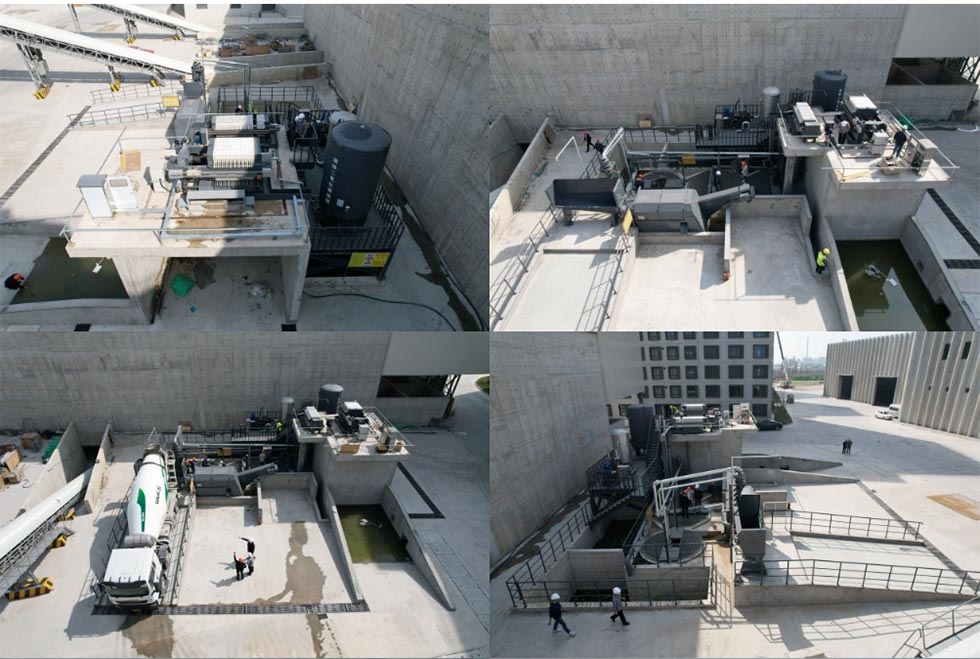

Приклад проекту: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Історія проекту

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. є ключовим підприємством, що займається збірним залізом виробництво бетонних виробів, товарного бетону, нових будівельних матеріалів. Під час великомасштабного виробництва а утворюється велика кількість будівельного розчину, бетонних стічних вод і залишків після змішування, які мають високу в’язкість, дрібні частки та високі вимоги до захисту навколишнього середовища. Клієнту потрібна була стайня, ефективне та повністю автоматичне рішення для розділення твердої та рідини для захисту навколишнього середовища на місці та виробничі потреби.

2. Рішення обладнання

Ми надали замовнику спеціалізований муніципальний камерний фільтр-прес для стічних вод, який спеціально оптимізовано для будівельні та бетонні розчини.

● Стабільна структура камерної фільтрації, придатна для тривалої безперервної роботи

● Порт подачі великого калібру та конструкція проти засмічення, щоб уникнути блокування, спричиненого дрібними частинками

● Повністю автоматичне керування для зменшення ручного керування

● Стабільний ефект зневоднення, низька вологість фільтраційного осадка, зручний для транспортування та утилізації

3. Результати проекту

1. Реалізовано ефективне розділення твердої та рідини; фільтрат прозорий і придатний для багаторазового використання, відповідає стандартам скидання навколишнього середовища

2. Ефективно зменшено вологість осаду на фільтрі, значно зменшено об’єм, зменшивши витрати на утилізацію

3. Цілодобова стабільна робота, що відповідає високоінтенсивному ритму виробництва будівельно-матеріальної бази

4. Проста експлуатація та низький рівень відмов, визнані виробництвом замовника та захистом навколишнього середовища відділів

4. Вартість проекту

Цей проект показує, що наш фільтр-прес має відмінну адаптивність і стабільність сценарії виробництва будівельних, збірних компонентів і комерційного бетону. Допомагає великий будівельний матеріал підприємства досягають екологічного виробництва, зменшують тиск на навколишнє середовище та покращують економічні вигоди.
